气体涡街流量计测量原理
发布时间：2021-01-18 10:34:20
什么是气体涡街流量计？涡街流量计是大家都很熟悉的仪表产品之一了，而气体涡街流量计便是它其中的一种。气体涡街流量计主要是用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。它的特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。气体涡街流量计采用的也是压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套在一起来使用，是一种比较先进、比较理想的流量仪表了。因此，熟知它的人对气体涡街流量计也是有很深的喜爱之情的。
气体涡街流量计的测量原理：

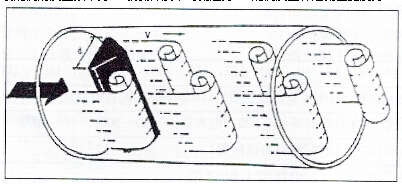

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。气体涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
f=SrU1/d=SrU/md （1）
式中 U1--旋涡发生体两侧平均流速，m/s；
Sr--斯特劳哈尔数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
气体涡街流量计的测量原理饱和蒸汽流量测量在80年代人们普遍采用的是标准孔板流量计，但从流量仪表发展状况来看，孔板流量计尽管其历史悠久、应用范围广；人们对它的研究也最充分，试验数据最完善，但用标准孔板流量计来测量饱和蒸汽流量，它仍存在一些不足之处：其一，压力损失较大；其二，导压管、三组间及连接接头容易泄漏；其三，量程范围小，一般为3比1，对流量波动较大易造成测量值偏低。因此现在使用气体涡街流量计测量蒸汽流量的人也越来越多了。并且气体涡街流量计具有结构简单，涡街变送器直接安装于管道上，克服了管路泄漏现象。另外，气体涡街流量计的压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达30比1。因此，随着气体涡街流量计测量技术的成熟，它的使用也越来越受到人们的青睐了。
